一、產品特點

• DC7-30V寬壓供電；
• RS485通訊隔離，輸入光耦隔離；
• 通訊接口支持RS232、RS485；
• 支持標準modbus協議；
• 測量芯片采用24位AD轉換器,分辨率0.1℃。

二、產品功能

• 12路K型熱電偶采集通道；
• 8路模擬量輸入通道；
• 8路模擬量輸出通道；
• 2路繼電器輸出；
• 支持5位尋址地址；
• 支持波特率：2400,4800,9600,19200,38400,115200。

三、產品選型

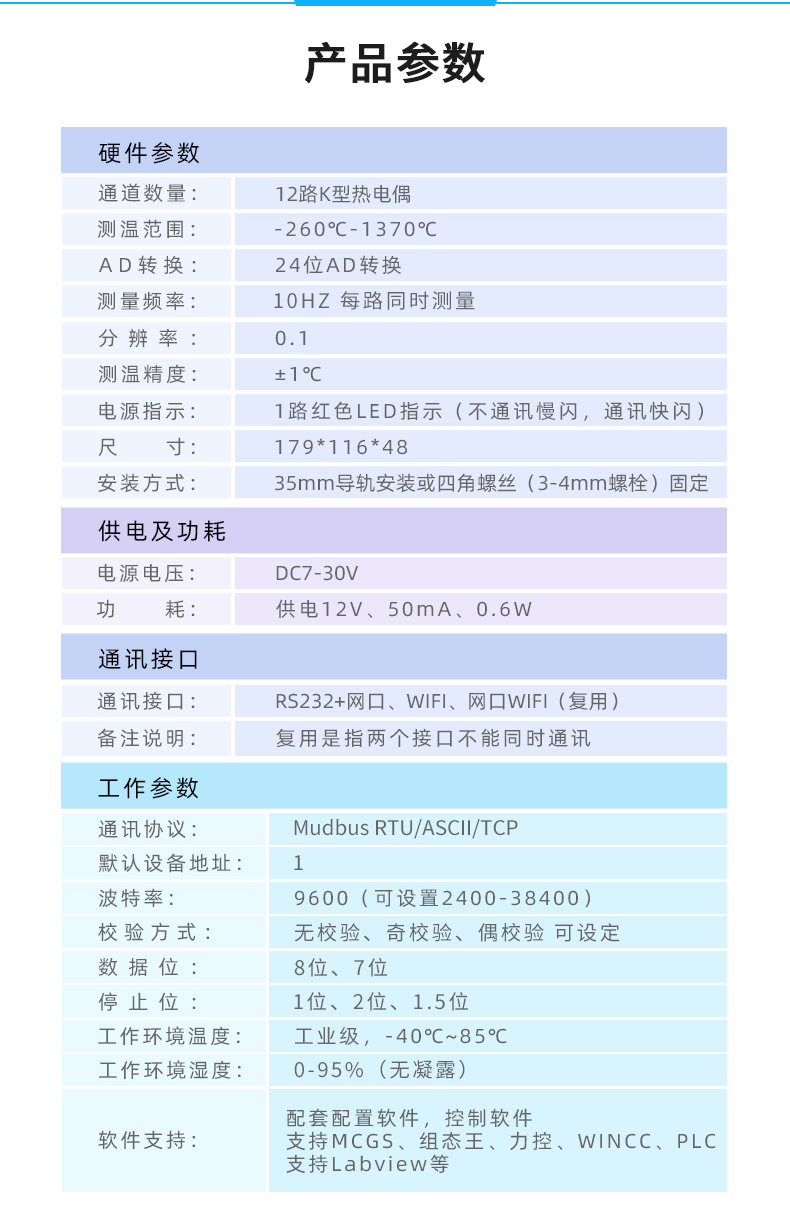

四、主要參數

五、接口說明

六、通訊接線說明

1、RS232接線方式

RS232接線為標準DB9母頭接口，為直連線。

2、RS485級聯接線方式

電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

七、輸入輸出接線

1、熱電偶接線方式

（注意正負極）

2、繼電器接線說明

模擬量接線示意圖

下圖中采集卡中的AD接口指AI_1-AI_8，GND指COM-。

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

二線制：

三線制：

四線制：

4、模擬量輸出接線

AO1-AO8為輸出正極，GND為信號地線。

設置輸出值與實際值之間的關系是：輸出值=實際值*100，如設置輸出4ma，寫寫入400。

八、測試軟件說明

1、軟件下載

http://bt-xs.com.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar（軟件視頻教程連接）

2、軟件界面

軟件功能

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 開關量狀態查詢
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

3、通訊測試

1. 選擇設備當前串口號，打開串口；
2. 選擇對應的產品型號；
3. 設備地址修改為254，點擊“讀取地址”，軟件底部提示“讀取成功”，讀到的設備地址為“0”，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功。

九、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為0，使用廣播地址為254進行通訊，用0無法通訊。

設備地址=撥碼開關地址+偏移地址。

1.2、設備地址的讀取

設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。

1.3、撥碼開關地址

1. 五個撥碼全都撥到“ON”位置時，為地址“31”；
2. 五個撥碼全都撥到“OFF”位置時，為地址“0”；
3. 最左邊1為二進制最低位。
4. 地址表：

1.4、偏移地址的設定與讀取

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

3、閃開閃斷功能及設置

3.1、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次（閉合時斷開，斷開時閉合）；

閃開模式：對繼電器每操作一次，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合；

3.2、閃斷閃開的設置

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。（后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正?？刂啤?/strong>

十、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

2、Modbus寄存器說明

本控制卡主要為溫度寄存器，支持以下指令碼：3、4、5、6

3、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外，還有默認的254為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS232總線為1對1總線，即總線上只能有兩個設備，例如電腦與繼電器板卡，只有485總線才可以掛載多個設備。

指令可通過“聚英翱翔DAM調試軟件”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

4、指令列表

4.1、溫度和模擬量發送指令

4.2、繼電器發送指令

5、指令詳解

5.1、模擬量查詢

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

查詢第一路溫度

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24

5.2、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢第一路模擬量AD字

FE 04 00 14 00 01 65 C1

模擬返回信息：

FE 04 02 00 00 AD 24

5.3、模擬量輸出

設置輸出值與實際值之間的關系是：輸出值=實際值*100，如設置輸出4ma，寫寫入400。

設置第一路模擬量輸出

FE 06 00 00 01 90 9C 39

模擬返回信息：

FE 06 00 00 01 90 9C 39

3、設置多路模擬量輸出

FE 10 00 00 00 08 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 73 15

模擬返回信息：

FE 10 00 00 00 08 54 01

5.4、繼電器輸出

查詢16路繼電器

FE 01 00 00 00 10 29 C9

繼電器卡返回信息：

FE 01 01 00 61 9C

十一、常見問題與解決方法

1、繼電器板卡供電后使用485接口無法建立通信，無法控制

1. 485線是否接反電壓是否在規定范圍內；
2. 軟件上設備地址填寫254，測試不同波特率是否可以控制；

2、485總線掛載多個個的設備，以廣播地址254發送繼電器吸和，操作失敗。

廣播地址是用于測試總線上只有一個設備時使用，大于1個設備時請用撥碼開關區分地址來控制（多個設備配置成不同地址），否則會導致所有設備同時應答，無法正確執行。

3、西門子PLC與設備不能正常通訊

西門子485總線AB定義與設備相反。
