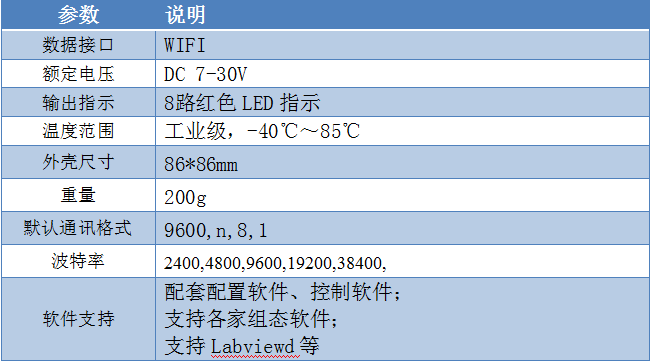

l 供電DC7-30V;

　　l 通訊接口支持RS485，無線WIFI通訊;

　　l 通信波特率：2400,4800,9600,19200,38400(可以通過軟件修改，默認9600);

　　l 通信協議：支持標準modbus RTU協議;

　　l 可以設置0-255個設備地址;

　　l 電容觸摸屏;

　　l 8個手動控制按鍵控制對應8個繼電器輸出;

　　l 8個按鍵指示燈實時更新對應繼電器狀態;

　　l 8個按鍵可配置對應繼電器參數。

　　接口說明

　　1、無線WIFI接口

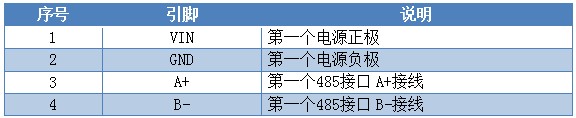

　　引腳說明

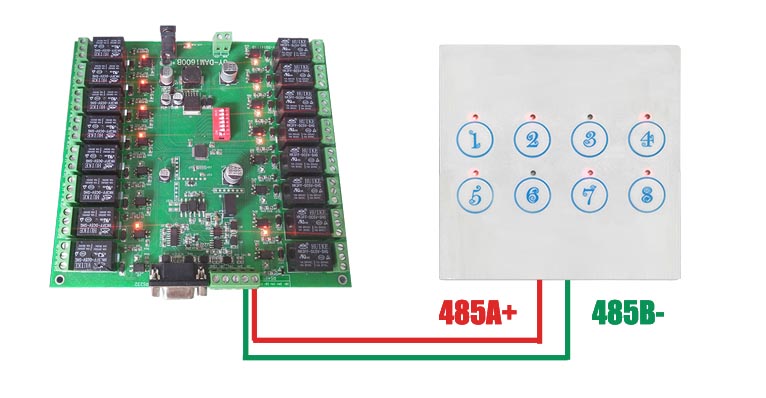

　　2、RS485接口

　　引腳說明

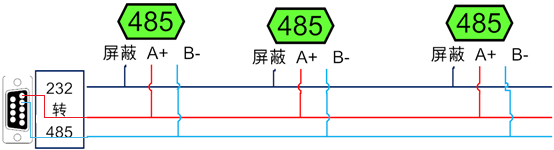

　　1、RS485級聯接線方式

　　電腦自帶的串口一般是RS232，需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器)，轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

　　2、RS485通訊接線

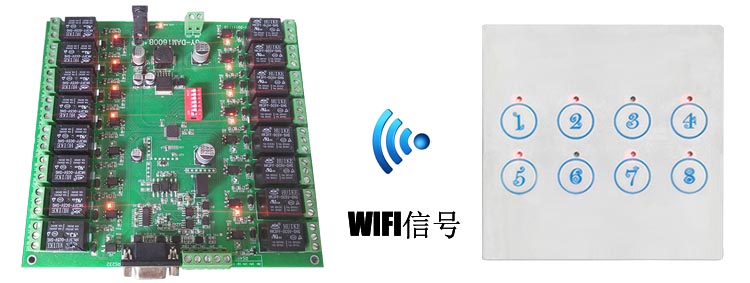

　　3、無線WIFI通訊

　　1、通訊協議說明

　　本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

　　2、Modbus寄存器說明

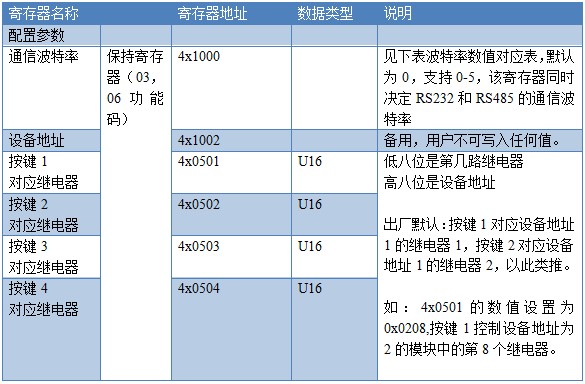

　　線圈寄存器地址表：

　　波特率數值對應表
