一、產品特點

DC24V寬壓供電;

RS485通訊隔離，輸入光耦隔離;

通訊接口支持RS232、RS485;

支持標準modbus協議;

二、產品功能

10路模擬量輸出，10位DA;

10路模擬量輸入通道，12為AD;

支持5位尋址地址;

支持波特率：2400.4800.9600.19200.38400.

三、產品選型

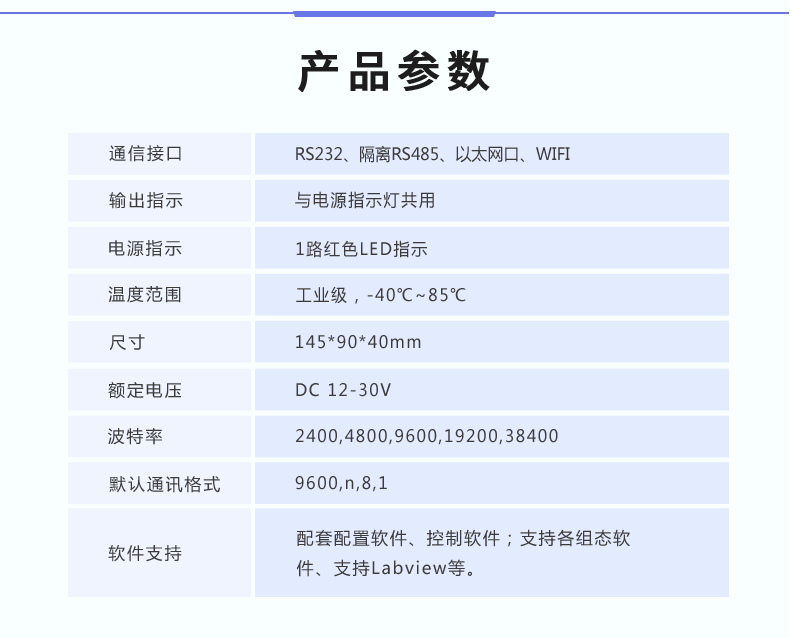

四、產品參數

五、接口說明

六、

1、RS232接線方式

RS232接線為端子接線。

2、

電腦自帶的串口一般是RS232.需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器)，轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

七、輸入輸出

1、

GND為輸出負極，AO1-AO8為信號正極

設置輸出值與實際值之間的關系是：輸出值=實際值*100.如設置輸出4ma，寫寫入400.

2、

下圖中的電源部分為傳感器供電，AI1-AI10接傳感器信號正，GND為傳感器信號負。

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

八、

1、

http://bt-xs.com.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar(軟件視頻教程連接)

2、

軟件功能

繼電器狀態查詢

繼電器獨立控制

模擬量讀取

開關量狀態查詢

調試信息查詢

工作模式的更改

偏移地址的設定

繼電器整體控制

3、

選擇設備當前串口號，打開串口;

選擇對應的產品型號;

設備地址修改為254.點擊“讀取地址”，軟件底部提示“讀取成功”，讀到的設備地址為“0”，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功。

九、參數及工作模式配置

1、

1.1、

DAM系列設備地址默認為0.使用廣播地址為254進行通訊，用0無法通訊。

設備地址=撥碼開關地址+偏移地址。

五個撥碼全都撥到“ON”位置時，為地址“31”;

五個撥碼全都撥到“OFF”位置時，為地址“0”;

最左邊1為二進制最低位。

地址表：

1.2、

設備正常通訊后，初始設備地址寫入254.然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。

1.3、

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

2、

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

十、開發資料說明

1、

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

2、

本控制卡主要為模擬輸入寄存器和光耦輸入寄存器，主要支持以下指令碼：2、4

寄存器說明：

3、

指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

4、指令列表

4.1、

5、

5.1、

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢第一路模擬量AD字

FE 04 00 00 00 01 25 C5

模擬返回信息：

FE 04 02 00 00 AD 24

5.2、

設置第一路模擬量輸出

設置輸出值與實際值之間的關系是：輸出值=實際值*100.如設置輸出8ma，寫寫入800.

FE 06 00 00 03 20 9C ED

模擬返回信息：

FE 06 00 00 03 20 CD 2D

5.3、

FE 10 00 00 00 0A 14 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 73 15

模擬返回信息：

FE 10 00 00 00 0A 54 01
