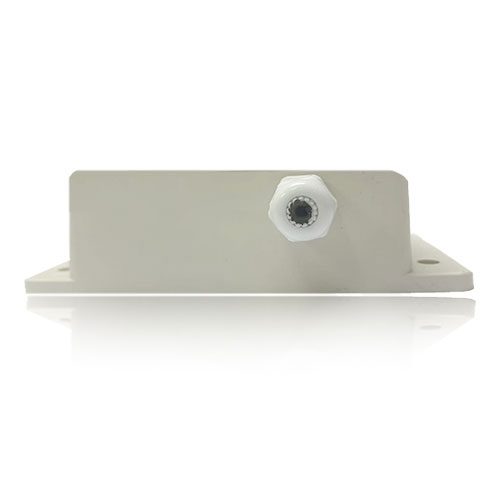

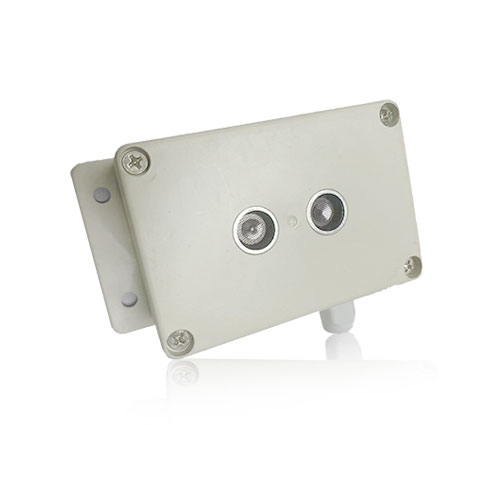

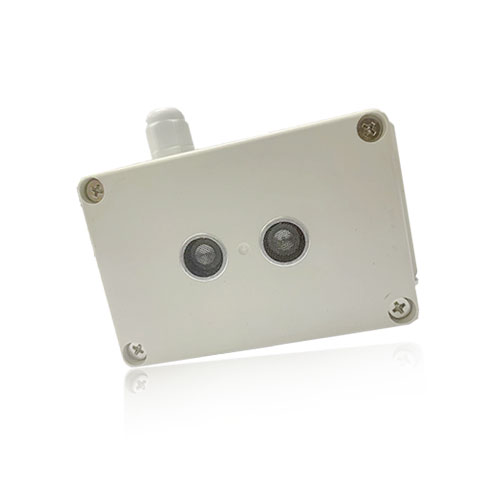

產品特點

　　l 寬壓供電(11-30V)

　　l 支持RS485

　　l 支持標準Modbus-RTU協議

　　l 10Hz數據刷新速度

　　l 硬件支持最多64個設備地址

　　l 1cm穩定測量精度，5mm分辨率

　　l 探測距離：3cm-450cm

　　l 可配置補償值，消除安裝誤差

　　l 波特率可配置

　　主要參數

　　產品選型

型號	modbus	RS485
DAM500	●	●

　　地址說明

　　1、六個撥碼全都撥到“OFF”位置時，為地址“0”(注意：Modbus協議不支持0地址);

　　2、六個撥碼全都撥到“ON”位置時，為地址“64”;

　　3、最左邊1為二進制最低位。

　　4、254地址為廣播地址，總線上只有一個設備時以該地址訪問即可

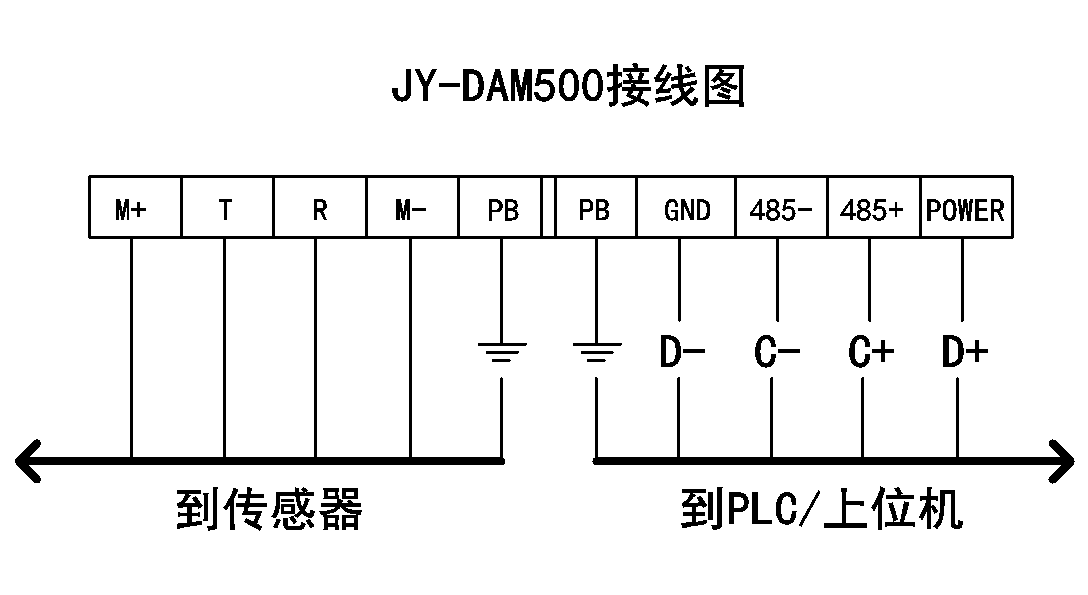

　　接口定義

管腳	定義	含義
1	M+	傳感器供電電源正
2	T	傳感器信號線
3	R	傳感器信號線
4	M-	傳感器供電電源負
5	PB	傳感器屏蔽線
6	PB	通信屏蔽線
7	GND	模塊供電電源負
8	485-	485通信B-信號線
9	485+	485通信A+信號線
10	POWER	模塊供電電源正

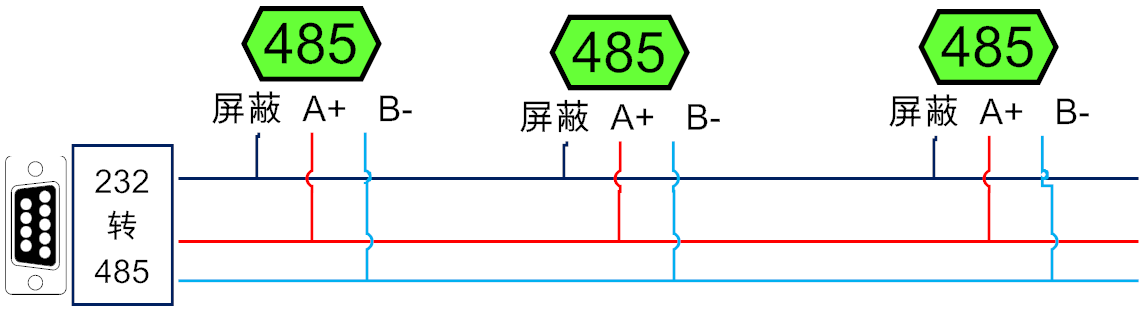

　　多個模塊485級聯接線示意圖

　　DAM500寄存器說明

　　本控制卡主要為線圈寄存器，主要支持以下指令碼：03

　　線圈寄存器地址表：

　　寄存器名稱寄存器地址說明

　　備注：

　　①：Modbus設備指令支持下列Modbus地址：

　　30001至39999是輸入寄存器(通常是模擬量輸入)40001至49999是保持寄存器(預留)

　　采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。

　?、冢翰ㄌ芈蕯?shù)值對應表

　　數值波特率

　　常見故障分析：

　　1.接通電源指示燈亮但是上位機軟件無法連接模塊：

　　遇到該問題一般檢查以下幾個關鍵點

　　l 485通信A、B線連接是否正確

　　l 串口波特率、停止位、校驗方式等參數是否正確

　　l 設備撥碼開關地址與上位機軟件設置地址是否一致

　　l 485走線長沒有加屏蔽線

　　2.距離值固定為某個數值，該數值不隨傳感器被測距離變化

　　l 傳感器連接錯誤

　　l 傳感器已經損壞

　　3.距離值波動大

　　l 模塊供電電壓低、或紋波大

　　l 傳感器接線不良

　　l 傳感器走線長，未加屏蔽線

　　l 被測物體表面與傳感器不垂直，或測量表面夾角變化

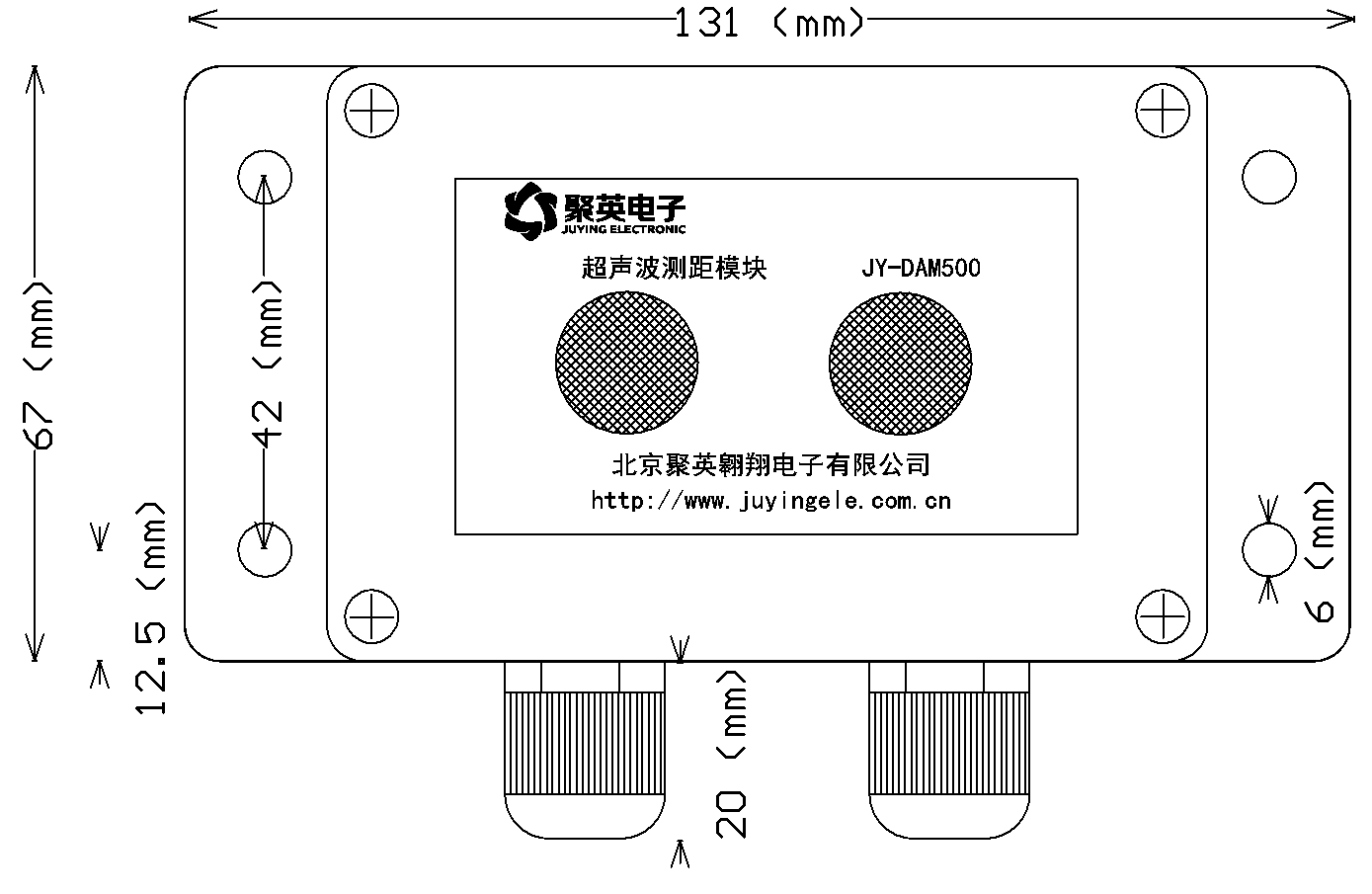

　　安裝尺寸：
