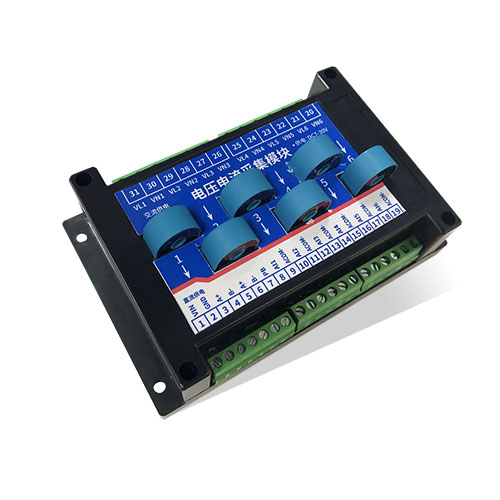

工業級電壓電流采集，高精度士0.2%，隔離防雷防浪涌，電壓/電流/有功功率/視在功率/功率因數等多種電參數可測，Modbus Rtu協議，RS485/網口/WiFi/GPRS/LORA多種通訊方式可選，設備可連接聚英云平臺
型號
modbus
RS485
交流電壓
交流電流
供電
DAMAC0606-485
●
6
7-30VDC
DAMAC0606-485-220V
220VAC
DAMAC0606-485-380V
380VAC

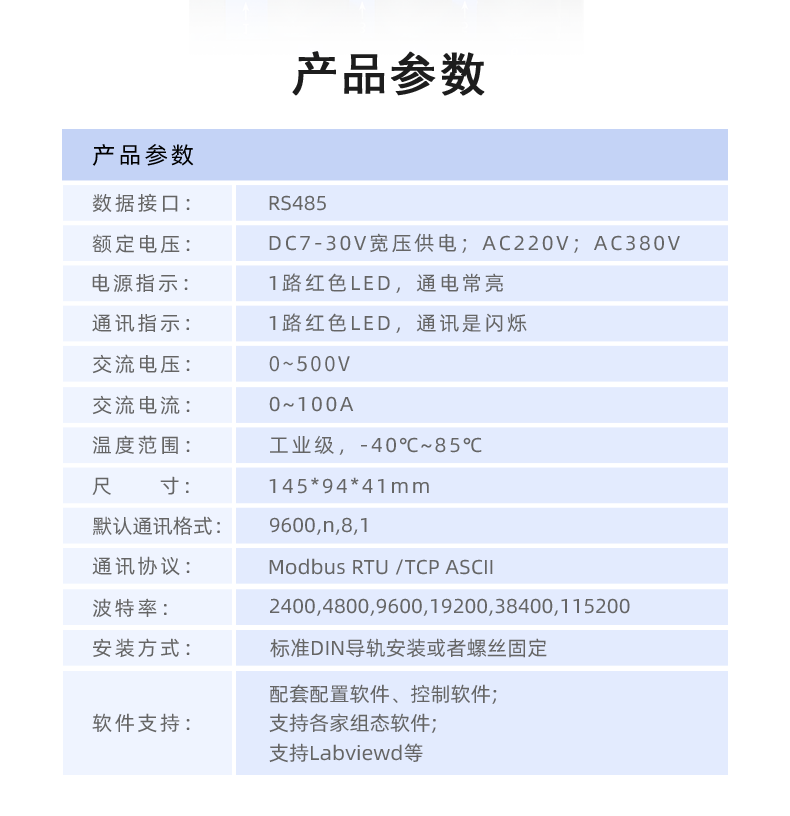

參數
說明
數據接口
RS485*2
額定電壓
DC7-30V寬壓供電；AC220V；AC380V
電源指示
1路紅色LED指示，通電常亮
通訊指示
1路紅色LED，通訊時閃爍
信號輸入指示
紅色LED指示，輸入常亮
0~500V
0~10A；0~30A；0~100A
采集精度
±0.5%
溫度范圍
工業級，-40℃～85℃
尺寸
145*94*41mm
重量
200g
默認通訊格式
9600,n,8,1
通訊協議
Modbus RTU/TCP/ASCLL
波特率
2400,4800,9600,19200,38400，115200
軟件支持
配套配置軟件、控制軟件；支持各家組態軟件；支持Labviewd等
安裝方式
標準DIN導軌安裝或者螺絲固定
功能
序號
引腳
供電DC 7-30V
1
VIN
電源正極
2
GND
電源負極
通訊接口
3
A+
485 A+接線引腳
4
B-
485 B-接線引腳
5
7
PB
485屏蔽線
外部互感器接線口
8
互感器1
第1路互感器輸入，不分線序
9
10
互感器2
第2路互感器輸入，不分線序
11
12
互感器3
第3路互感器輸入，不分線序
13
14
互感器4
第4路互感器輸入，不分線序
15
16
互感器5
第5路互感器輸入，不分線序
17
18
互感器6
第6路互感器輸入，不分線序
19
交流電壓采集接線口
20
電壓1
VL1火線或相線，VN1為零線
21
22
電壓2
VL2火線或相線，VN2為零線
23
24
電壓3
VL3火線或相線，VN3為零線
25
26
電壓4
VL4火線或相線，VN4為零線
27
28
電壓5
VL5火線或相線，VN5為零線
29
30
電壓6
VL6火線或相線，VN6為零線
31
交流采集1
需按照交流方向串入互感器中
交流采集2
交流采集3
交流采集4
交流采集5
交流采集6
電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。
JYDAM調試軟件：
工具欄
通訊設置
DO控制
DI輸入
模擬量輸入
模擬量輸出
配置參數
指令區域
調試區域
默認通道參數
AI1
實際電壓1
AI17
功率因數5
AI2
實際電壓2
AI18
功率因數6
AI3
實際電壓3
AI19
有功功率1
AI4
實際電壓4
AI20
有功功率2
AI5
實際電壓5
AI21
有功功率3
AI6
實際電壓6
AI22
有功功率4
AI7
實際電流1
AI23
有功功率5
AI8
實際電流2
AI24
有功功率6
AI9
實際電流3
AI25
累計電量1
AI10
實際電流4
AI26
累計電量2
AI11
實際電流5
AI27
累計電量3
AI12
實際電流6
AI28
累計電量4
AI13
功率因數1
AI29
累計電量5
AI14
功率因數2
AI30
累計電量6
AI15
功率因數3
AI31
頻率1
AI16
功率因數4
AI32
頻率2
DAM系列設備地址默認為1，使用廣播地址為254進行通訊，用0無法通訊。
設備地址=偏移地址。
設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“配置參數”即可讀到設備的當前地址。
點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。
點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。
本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
Modbus協議說明書下載鏈接地址：
http://bt-xs.com.cn/software/software/Modbus%20POLL軟件及使用教程.rar
寄存器名稱
數據類型
寄存器地址
交流電壓1
模擬量4號指令
(3號指令起始地址50)
u16
0
真實值= 讀取值/100 22015代表220.15V
交流電壓2
交流電壓3
交流電壓4
交流電壓5
交流電壓6
交流電流1
真實值= 讀取值/100 752代表7.52A
交流電流2
交流電流3
交流電流4
交流電流5
交流電流6
真實值=讀取值/1000 854代表0.854
真實值=讀取值
真實值=讀取值 單位W.h
50代表50Hz；60代表60Hz
浮點參數
(3號指令起始地址100)
FloatABCD
50
真實值 = 讀取值
52
54
56
58
60
62
64
66
68
70
72
74
76
78
80
82
84
86
88
90
92
94
96
98
100
102
104
106
108
110
112
其它參數（1、2、3通道）
A有功功率
03指令保持寄存器
floatABCD
600
B有功功率
602
C有功功率
604
合相有功功率
606
A無功功率
608
B無功功率
610
C無功功率
612
合相無功功率
614
A視在功率
616
B視在功率
618
C視在功率
620
合相視在功率
622
A相電壓
624
B相電壓
626
C相電壓
628
A相電流
630
B相電流
632
C相電流
634
三相電流和
636
A功率因數
638
B功率因數
640
C功率因數
642
合相功率因數
644
頻率
646
A有功電能
648
650
652
合相有功電能
654
A無功電能
656
B無功電能
658
C無功電能
660
合相無功電能
662
A視在電能
664
B視在電能
666
C視在電能
668
合相視在電能
670
其它參數（4、5、6通道）
700
702
704
706
708
710
712
714
716
718
720
722
724
726
728
730
732
734
736
738
740
742
744
746
748
750
752
754
756
758
760
762
764
766
768
770
COM1通信波特率
1000
見下表波特率數值對應表，默認為0，支持0-6，該寄存器決定RS485的通信波特率
COM2通信波特率
1001
見下表波特率數值對應表，默認為0，支持0-6，該寄存器決定隔離RS485的通信波特率
偏移地址
1002
設備地址=偏移地址
電流采集電阻
1003
0：100Ω
如不用無需配置
1：50Ω
2：20Ω
3：10Ω
電流匝數比
1004
0.694456019
0.388900463
0.291678241
0.194456019
累計電量1清零
01：查詢指令，05：單通道控制指令，15：多通道同時控制指令。
用于第一通道累計電量清零
累計電量2清零
用于第二通道累計電量清零
累計電量3清零
用于第三通道累計電量清零
累計電量4清零
用于第四通道累計電量清零
累計電量5清零
用于第五通道累計電量清零
累計電量6清零
用于第六通道累計電量清零
備注：
①：使用第三方PLC/組態與設備通訊時，Modbus地址定義如下：
00001至09999是離散輸出(線圈)
10001至19999是離散輸入(觸點)
30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器
采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0 開始，如00001對應0000。
說明：由于不同品牌PLC/組態軟件對Modbus地址定義可能有不同，具體以其幫助文檔中 對Modbus的定義說明為準。
PLC例程下載地址：
http://bt-xs.com.cn/zlxz/danziliao/1226.html
第三方組態（MCGS/組態王/力控/WINCC/威綸通）例程下載地址：
http://bt-xs.com.cn/software/software/第三方組態例程.rar
②：波特率及校驗位
串口1保持寄存器地址1000
串口2保持寄存器地址1001
字節位數
定義
Bit0~Bit7
0：9600
1：2400
2：4800
3：9600
4：19200
5：38400
6：115200
7：57600
8：56000
9：14400
10：1200
Bit8~Bit9
奇偶校驗
0：無校驗
1：偶校驗（Even）
2：奇校驗（Odd）
Bit10~Bit11
停止位
0：停止位1位
1：停止位2位
2：停止位1.5位
指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取。
指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。
查詢第一路交流電壓
獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.01
發送碼：FE 04 00 00 00 01 25 C5
字段
含義
備注
FE
設備地址
04
04指令
查詢輸入寄存器指令
00 00
起始地址
要查詢的第一路模擬量寄存器地址
00 01
查詢數量
要查詢的模擬量數量
25 C5
CRC16
校驗碼
模擬返回信息：
返回碼：FE 04 02 00 00 AD 24
返回指令：如果查詢錯誤，返回0x82
02
字節數
返回狀態信息的所有字節數
查詢的AD字
0x56FA，即十進制22266，為查詢的模擬量AD字的值,實際值是222.66
AD 24
檢驗碼
查詢累積電量（float類型）
發送碼：FE 04 00 46 00 02 84 11
00 46
要查詢累積電量（float類型）的寄存器地址
00 02
84 11
返回碼：FE 04 04 47 BF 68 00 FE 1B
47 BF 68 00
字節順序是floatABCD，
47 BF 68 00 代表98000，即累積電量98000W.h
FE 1B
配置修正系數1（float類型）
發送碼：FE 10 00 64 00 02 04 3F 99 99 9A F1 63
10指令
寫多個寄存器的功能碼
00 64
配置的寄存器起始地址
要配置的數量
字節數量
數據字節數量
3F 99 99 9A
數據
3F 99 99 9A代表1.2，即修正系數1為1.2
第1路輸入電壓=采集值*1.2；
如第一路采集值為200，則最終第一路輸入的電壓=200*1.2=240
F1 63
返回碼：FE 10 00 64 00 02 14 18
14 18
