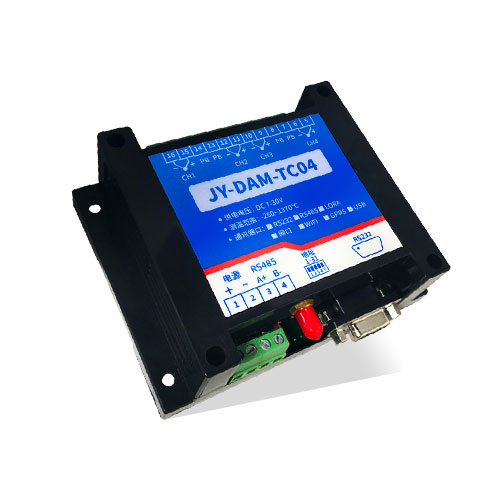

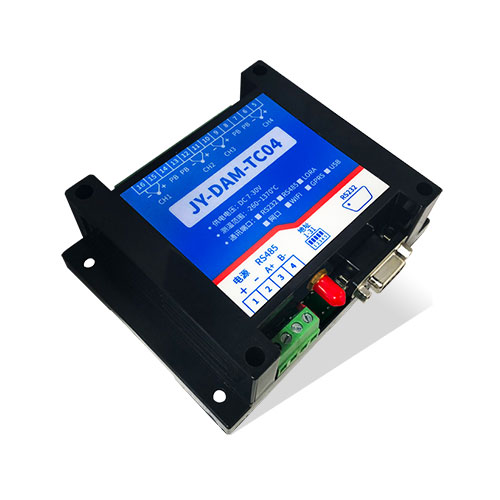

一、產品特點

• DC7-30V寬壓供電；
• 通訊接口支持RS232、WIFI+網口通訊；
• 支持標準modbus協議，同時支持ASCII/RTU/TCP格式；
• 測量芯片采用24位AD轉換器。

二、產品功能

• 4路K型熱電偶采集通道；
• 支持5位尋址地址；
• 支持波特率：2400,4800,9600,19200,38400。

三、產品選型

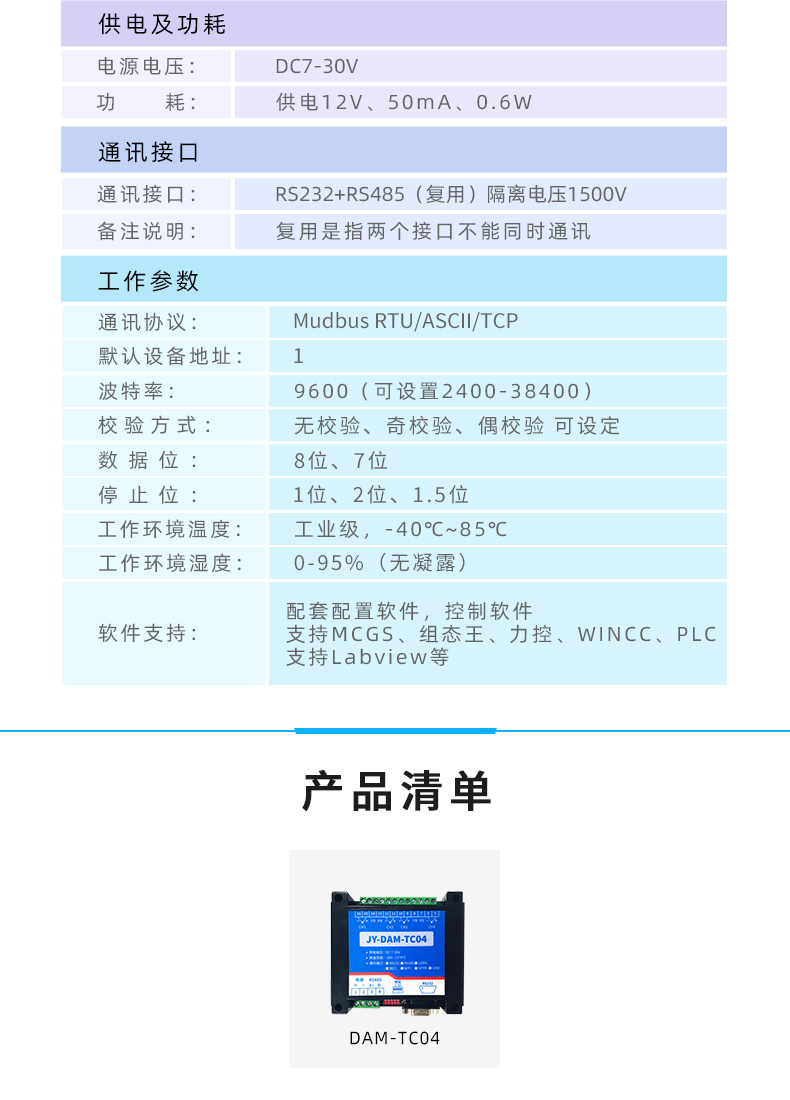

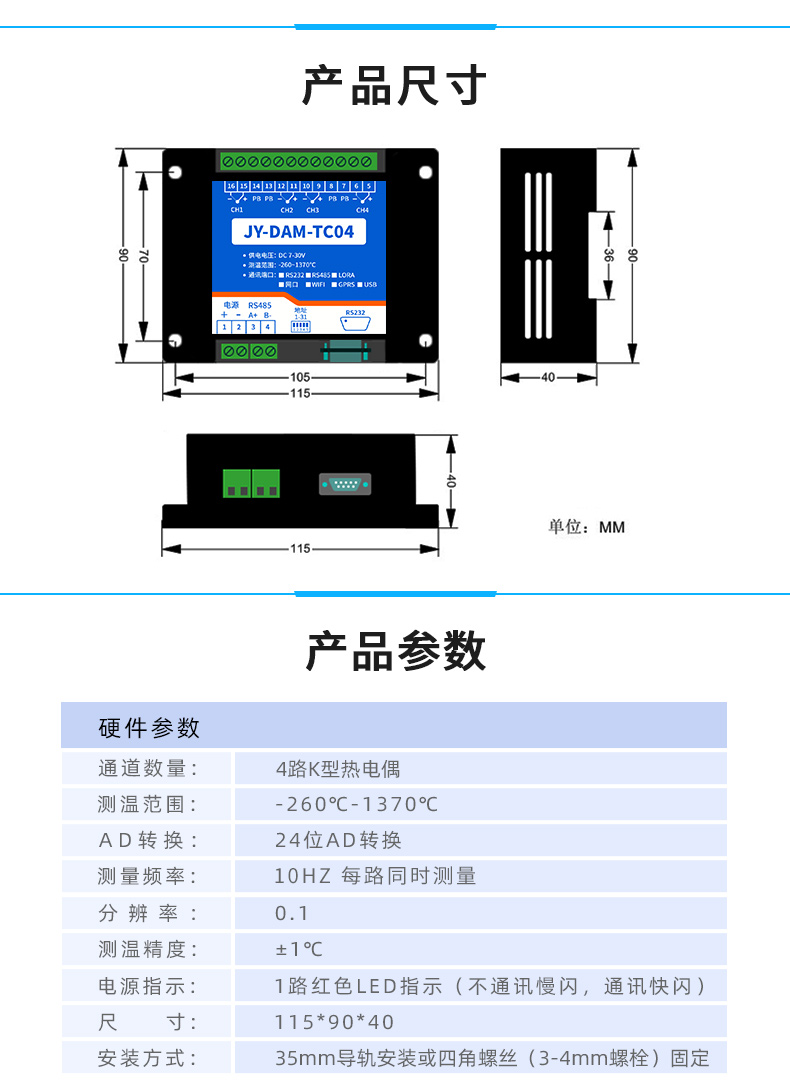

四、主要參數

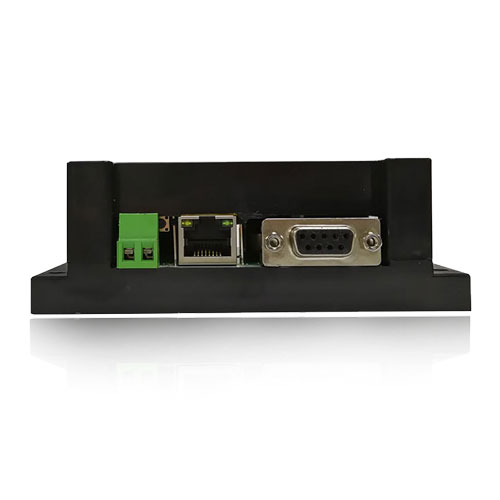

五、接口說明

六、通訊接線說明

1、RS232接線圖

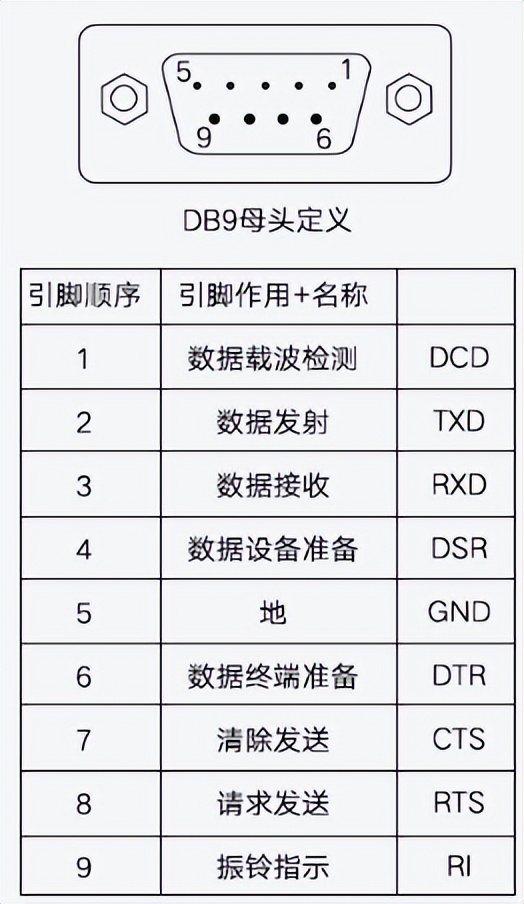

設備上為標準的RS232-DB9母頭。

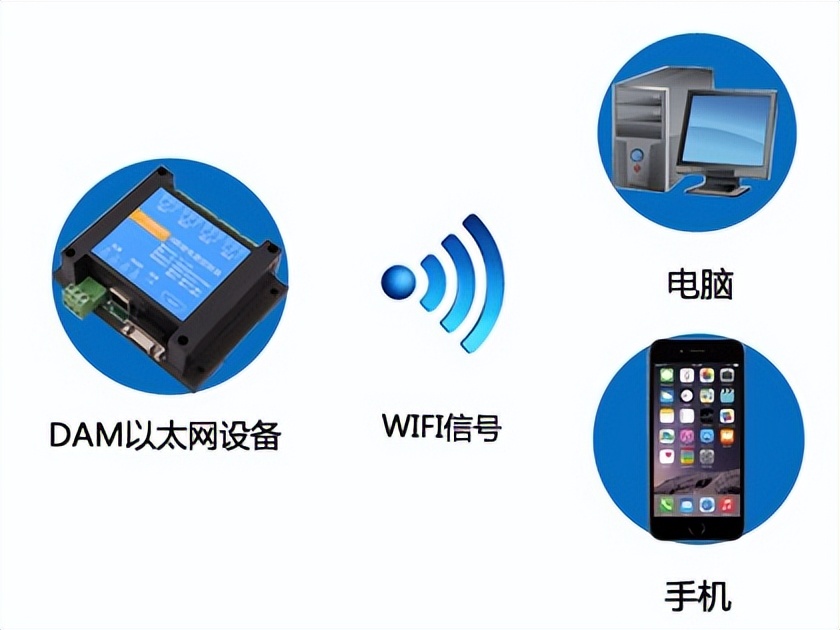

WIFI通訊說明

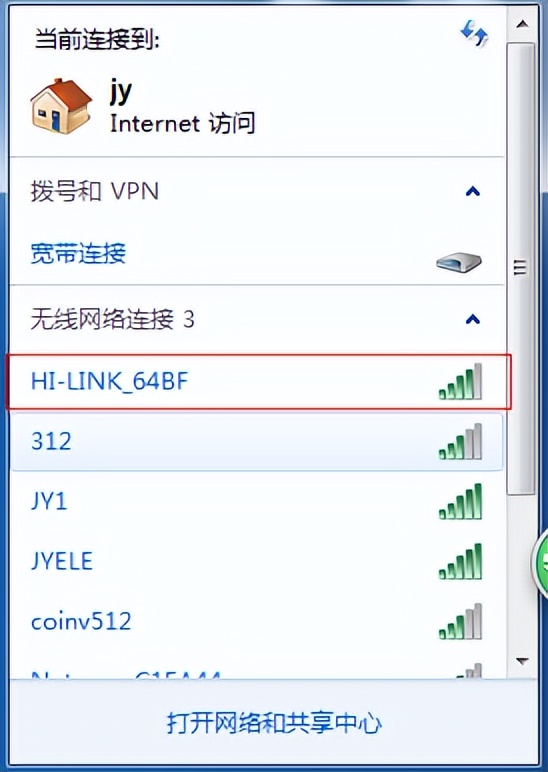

設備供電后，會出現一個HI_LINK_**的WIFI信號，WIFI連接密碼為12345678，連接后，對設備進行參數配置。

若沒有出現此信號，需要先對設備進行復位操作。

注意：連接設備WIFI信號時，要求電腦上的無線網卡設置為自動獲取IP。

1、關于復位

• 網口左側有一個黑色復位按鍵或復位引腳（兩個彎曲引出的針腳），若沒有復位按鍵或引腳，請與技術客服聯系，010-82899827-803。
• 按住復位按鍵（或短接兩個復位腳）超過10-15s后拿開。拿開后，網口黃燈和綠燈會同時常亮一次后熄滅。說明設備復位成功，等待30s，設備WIFI信號會出現，WIFI信號名稱為HI_LINK_**（**代表數字），WIFI連接密碼為12345678。

七、傳感器接線說明

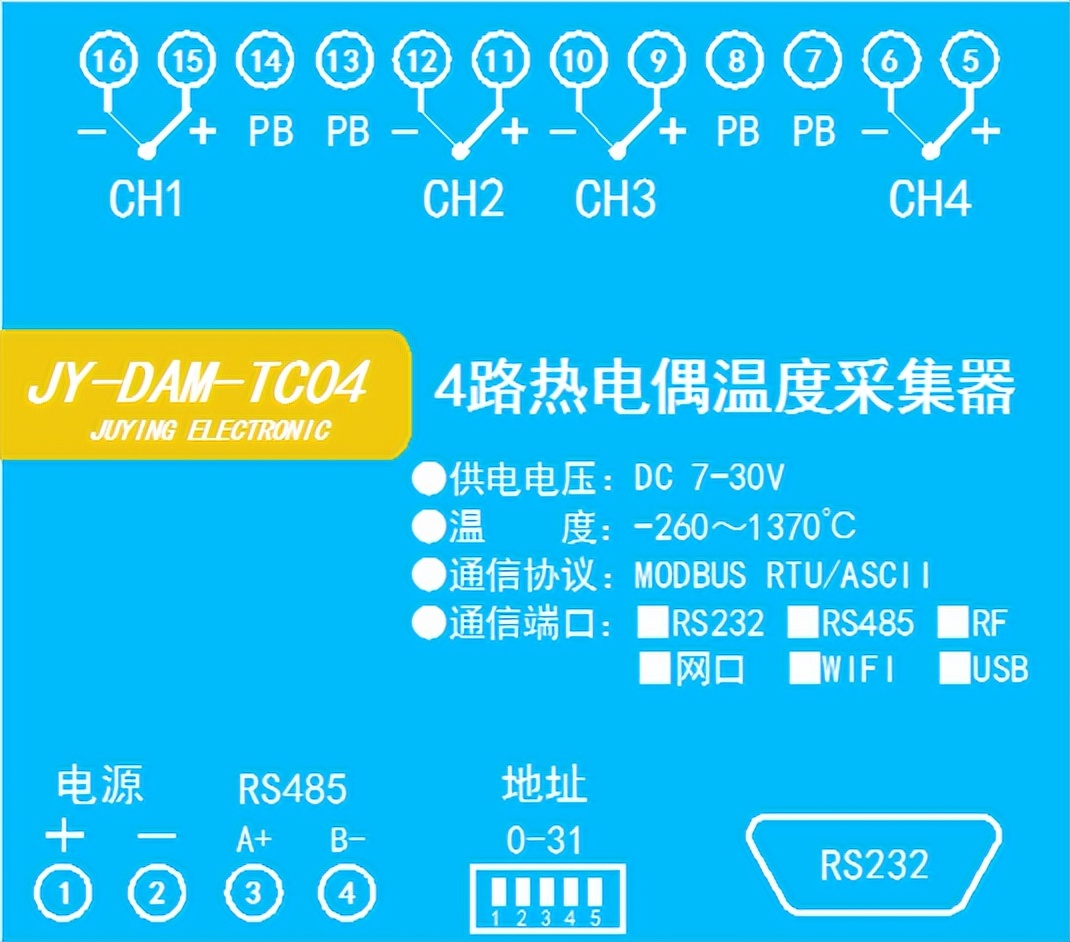

K型熱電偶接線方式

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.1

八、使用流程

①、設備供電DC 7-30V；

②、連接設備的默認WIFI信號，默認IP：192.168.16.254；

③、在電腦端或者手機端打開網頁，輸入IP地址進入網頁端配置界面，配置工作模式；

④、使用【JYDAM調試軟件】建立TCP連接進行測試；

⑤、使用【聚英組態軟件】或者其他第三方軟件通訊使用。

⑥、當采集的溫度數據與實際溫度有差值時，可以使用【補償軟件】進行補償。

九、通訊參數配置

設備的IP參數及網絡（TCP/UDP）工作模式需要連接設備的WIFI信號進行參數配置。

1、使用手冊下載

使用手冊下載地址：http://bt-xs.com.cn/zlxz/danziliao/982.html

2、設備地址

①、設備地址和設備的IP地址不一樣，設備地址默認為254，設備的IP地址默認為192.168.16.254，端口號8080。

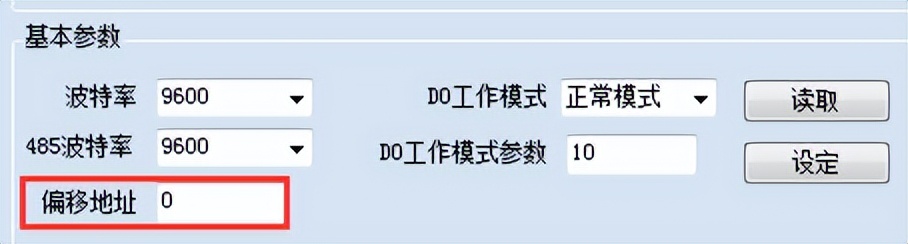

②、設備通過IP地址來區分設備，設備地址默認為254，若需修改設備地址，使用【JYDAM調試軟件】在配置參數里面修改偏移地址即可，如下圖所示：

【JYDAM調試軟件】下載地址：

http://bt-xs.com.cn/zlxz/danziliao/1105.html

十、應用軟件

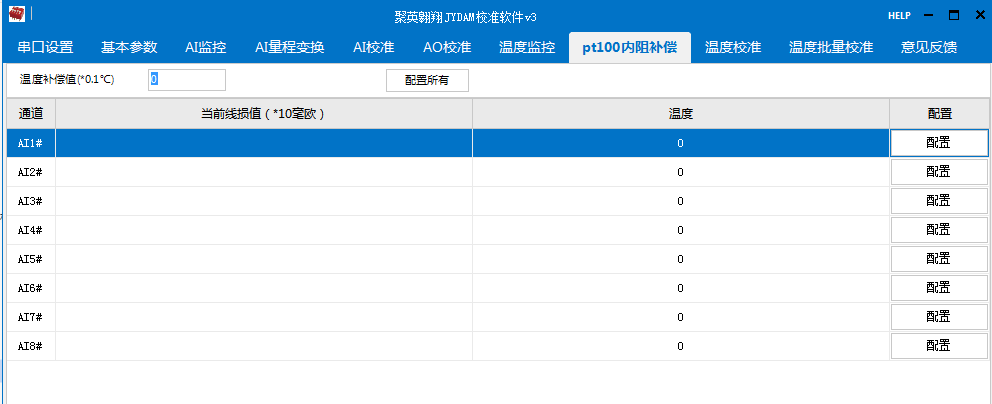

1、補償軟件

軟件下載地址：

http://bt-xs.com.cn/software/software/溫度補償軟件.rar

打開溫度補償軟件，選擇對應的通訊連接參數，打開端口或串口，與設備正常通訊上以后，在補償界面進行溫度差值補償即可，如下圖所示：

可對每個單獨的通道進行計算補償。

2、聚英組態軟件

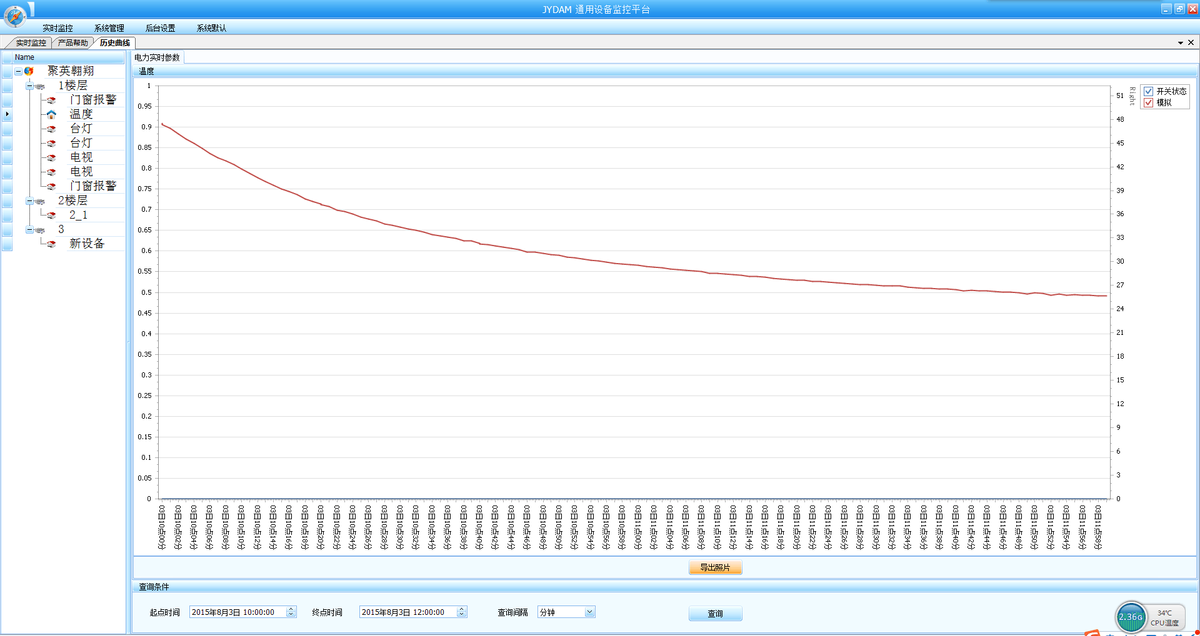

聚英組態軟件可監控菜單下可以實時監控每路的溫度及變化曲線，并可導出歷史數據和歷史曲線記錄。

若要控制多個設備，可以用我們公司提供的“聚英組態軟件”，詳見【聚英組態軟件說明.pdf】。

軟件下載地址：

http://bt-xs.com.cn/zlxz/danziliao/980.html

主界面

設備曲線記錄

十一、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

本產品支持modbus RTU 格式。

2、Modbus寄存器說明

本控制卡主要為溫度寄存器，支持以下指令碼：3、4、6

寄存器地址表：

3、指令生成說明

指令可通過“DAM調試軟件”，的調試信息來獲取，生成設備指令時，可以不用連接設備，需要打開串口，如下圖所示：

4、指令列表

5、指令詳解

5.1、溫度查詢

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.1

查詢第一路溫度

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24

十二、常見問題與解決方法

1. 搜索不到設備時的解決方法：

• 確定電腦是否沒有禁用除了本地連接以外的其他連接，比如藍牙，無線網卡，虛擬網卡等；
• 使用復位按鍵對設備進行復位，按住復位鍵6S，網口燈會滅一下，然后正常顯示，第一次復位為設備為動態IP，再短接6S復位，此時設備為靜態IP；

1. 當設備能搜索到，修改設備參數，點擊“配置參數”無反應時，解決辦法：

• 1、雙擊選中設備；2、在基本配置信息里修改設備IP；3、勾選所有設備；4、點擊下載參數；5、重新搜索設備。
