一、產品特點

• DC7-30V寬壓供電；
• 通訊接口只支持無線WIFI網絡；
• 設備默認IP為192.168.10.1；
• 設備默認WIFI名稱為JY_**（**代表隨機數字字母組合）；
• 通信波特率：2400,4800,9600,19200,38400；
• 通信協議：支持標準modbus RTU/TCP協議；
• 支持用戶二次開發。
• 測量芯片采用24位AD轉換器。

二、產品功能

• 16路K型熱電偶采集通道；
• 支持5位尋址地址；
• 支持波特率：2400,4800,9600,19200,38400。

三、產品選型

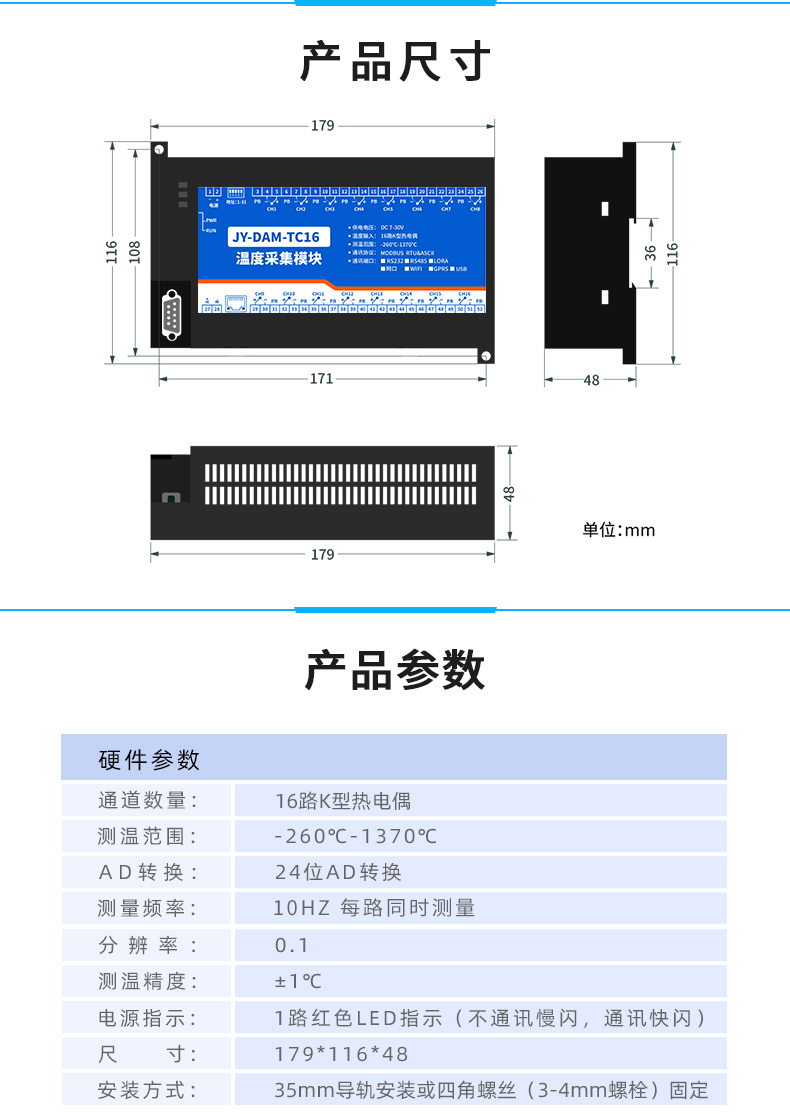

四、主要參數

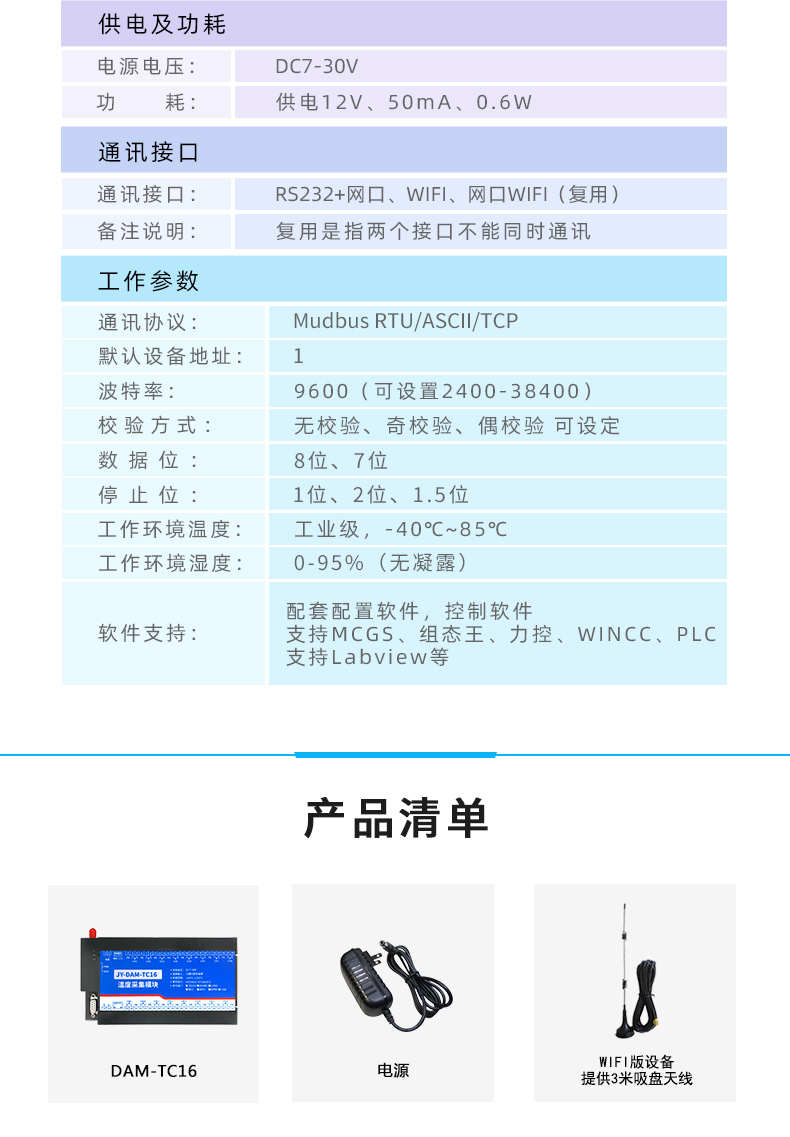

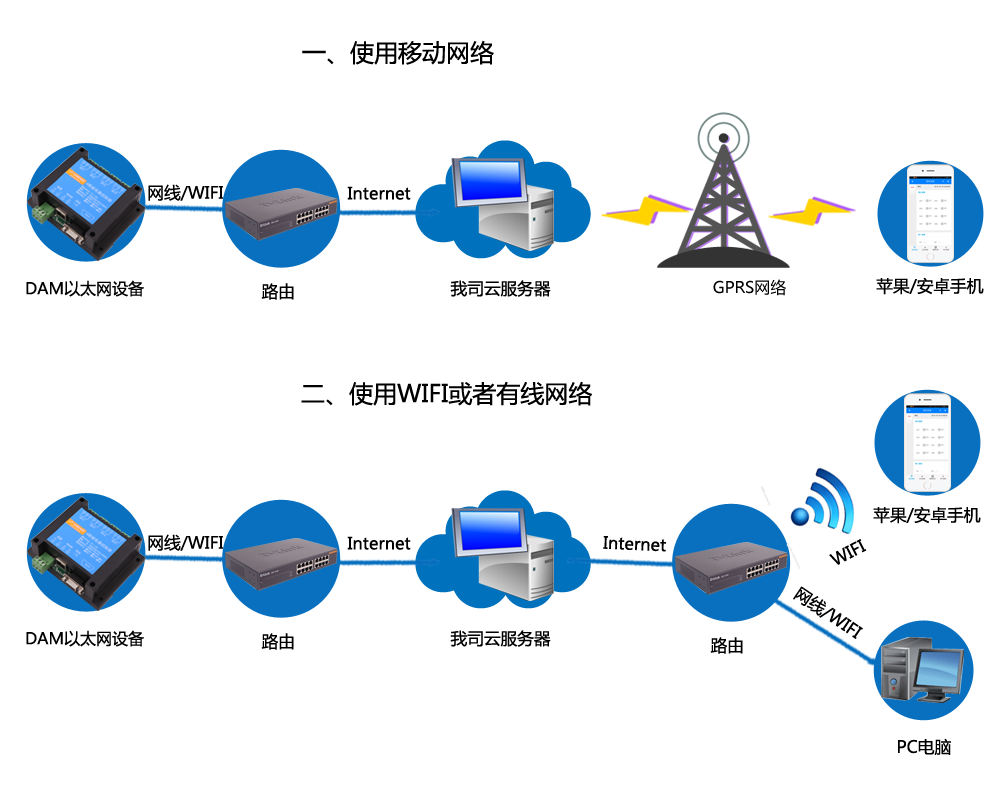

五、通訊架構說明

設備使用基于Internet廣域網進行遠程通訊，通過配置參數面向我司云服務器ems.jydtu.com，端口號60001進行通訊。

六、快速使用說明

1、設備供電后連接設備WIFI信號，通過網頁進行參數配置；

2、測試通訊；

3、獲取設備唯一ID號；

4、手機安裝云平臺app軟件；

5、通過云平臺添加設備進行測試使用。

七、硬件說明

1、接口說明

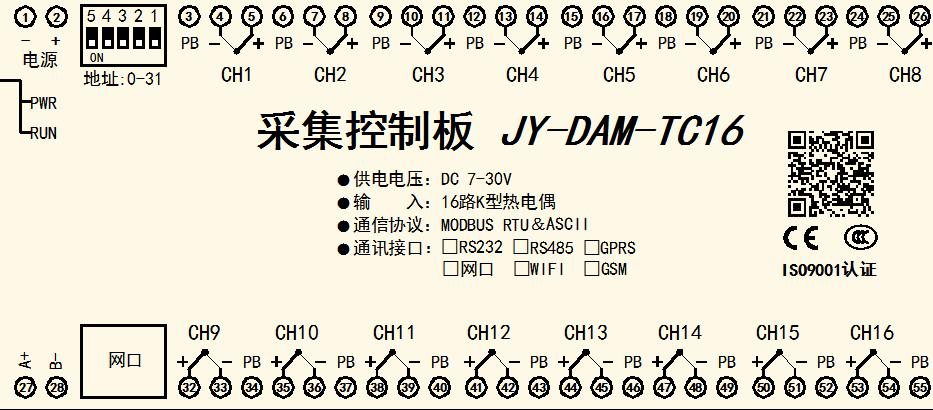

2、傳感器接線方式

K型熱電偶接線方式

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.1

八、設備參數配置及測試

單WIFI版設備通過網頁方式來進行參數配置，設備默認WIFI信號名稱為JY_****，連接密碼為12345678，默認IP為192.168.10.1，詳細配置方法，閱讀【聚英云平臺單WIFI版使用說明】文檔即可；

下載地址：

http://bt-xs.com.cn/software/clp/聚英云平臺單WIFI版使用說明.rar

九、設備唯一ID號

使用聚英云平臺軟件，要求DAM設備具有唯一ID號，唯一ID號獲取有以下兩種方式：

1、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一ID號，如下所示：

十、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機APP平臺軟件和網頁版平臺，其中手機APP軟件又包含Android、IOS兩大類，平臺以我公司的DAM系列網絡版設備和GPRS版設備為應用對象，旨在為用戶提供遠程控制輸出（繼電器、開關量）、模擬量（4-20mA、0-10V、0-5V）采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。

具體操作說明閱讀【聚英云平臺單WIFI版使用說明】文檔即可；

下載地址：

http://bt-xs.com.cn/software/clp/聚英云平臺單WIFI版使用說明.rar

十一、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關

詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議中文版參考：http://bt-xs.com.cn/software/software/ DAM調試軟件使用教程.rar（軟件視頻教程連接）

本產品支持modbus RTU 格式。

2、Modbus寄存器說明

本控制卡主要為溫度寄存器，支持以下指令碼：3、4、6

寄存器地址表：

3、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外，還有默認的254為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS232總線為1對1總線，即總線上只能有兩個設備，例如電腦與繼電器板卡，只有485總線才可以掛載多個設備。

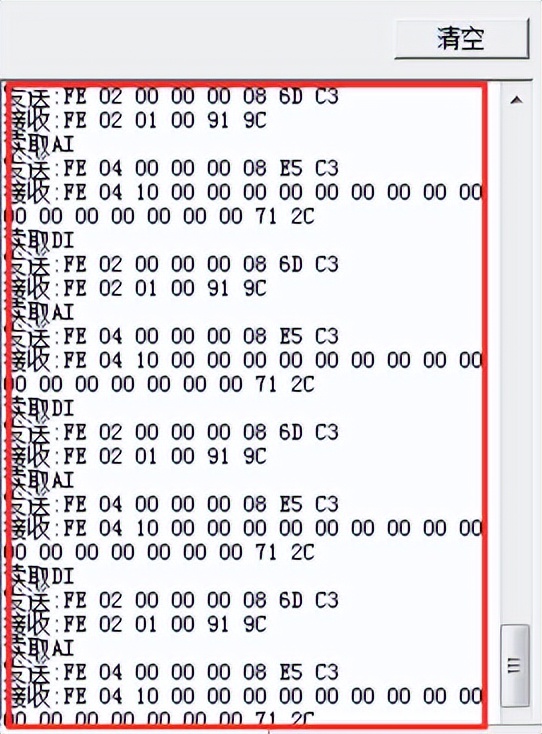

指令可通過“聚英翱翔DAM調試軟件”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

4、指令列表

5、指令詳解

5.1溫度查詢

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.1

查詢第一路溫度

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24
