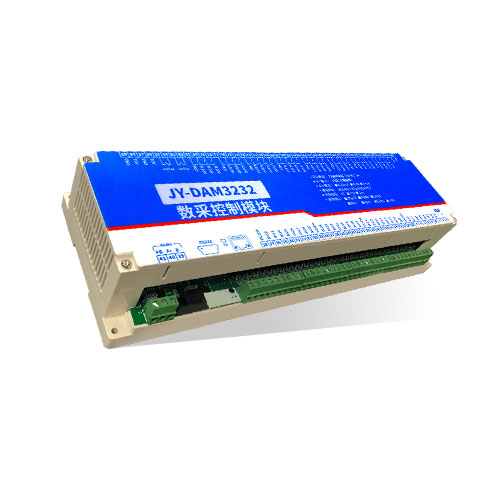

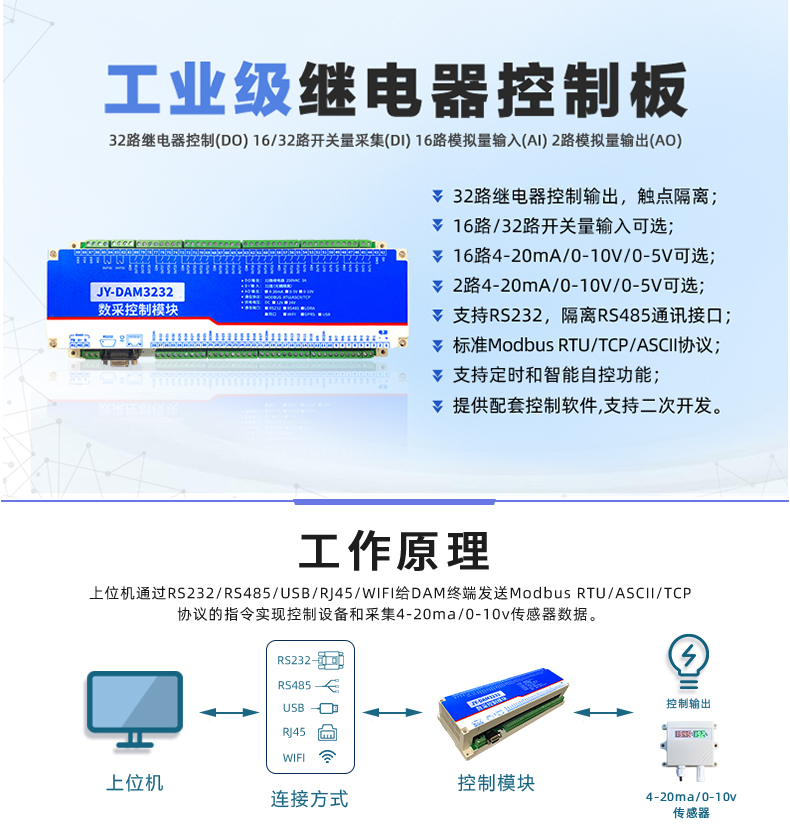

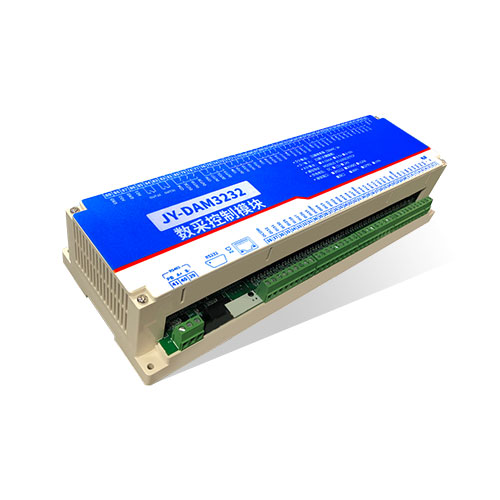

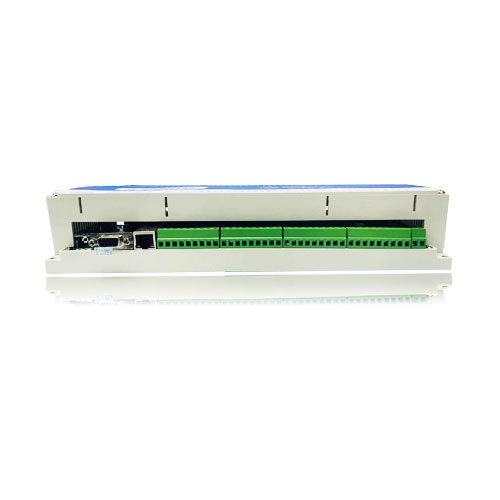

工業級繼電器控制板 32路繼電器控制(DO)16/32路開關量采集(DI)16路模擬量輸入(AI)2路模擬量輸出(AO)，32路繼電器控制輸出，觸點隔離;16路/32路開關量輸入可選;16路4-20mA/0-10V/0-5V可選;2路4-20mA/O-10V/...
產品特點
DC 12V/24V(默認12V);
繼電器輸出觸點隔離;
485通信光電隔離;
通訊接口支持RS485、RS232、RJ45以太網接口、無線WIFI通訊;
通信波特率：2400,4800,9600,19200,38400(可以通過軟件修改，默認9600);
通信協議：支持標準modbus-RTU/TCP/ASCLL協議;
可以設置0-255個設備地址;
具有閃開、閃斷功能，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉;
具有頻閃功能，可以控制器繼電器周期性開關。
產品功能
32路繼電器控制;
32路光耦隔離輸入(或16路DI光耦輸入+16路AI模擬量輸入)。
光耦輸入支持接無源觸點和(DC5-30V)PNP型;
模擬量輸入類型分為0-20ma、4-20ma、0-10V等;
定時控制----年月日時分秒自定義設置時間控制，可循環;
輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系;
開關量聯動----手動開關或開關量觸發設備與控制輸出聯動;
場景控制-----自定義完整的邏輯控制觸發條件;
70組規則設定----多達70組規則條件設定，滿足各種邏輯要求。
設備優勢
1、高精度12位AD轉換，精度0.001、分辨率1/4096;
2、0-20mA/4-20ma/0-10V可選;
3、DC12V/24V供電，過流過壓保護、防反接保護;
4、提供配套軟件，更新設備參數，生成調試指令;
5、支持干接點和PNP型開關量采集輸入
6、每路輸出獨立，可接不同負載設備，比如220V電燈、24V電磁閥;
7、觸點容量最大250VAC、3A/30VDC、3A;
8、壽命10W次;
9、提供二次開發說明資料；

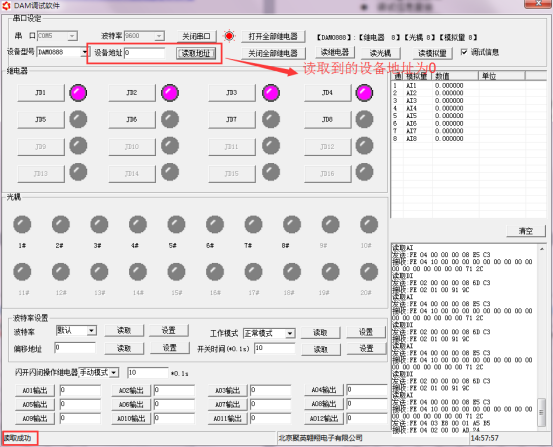

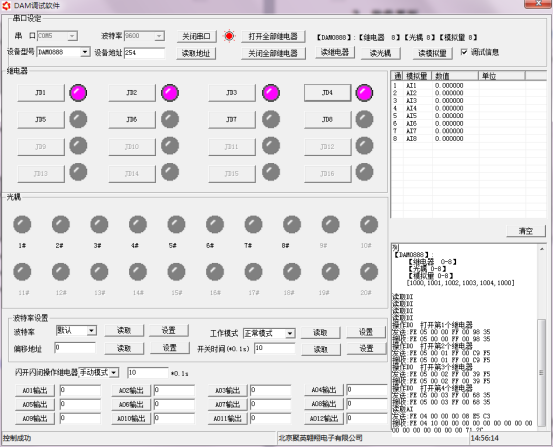

調試軟件
調試軟件用于更新設備參數，生成調試指令。主要功能：
控制繼電器：點動，頻閃，流水，跑馬等模式
采集開關量
采集模擬量
修改波特率( baud )
主動上傳(upload )
修改設備地址(Address)
生成調試指令(Instructions )
修改工作模式(Working mode)
自動記錄Excel數據(Record)
組態軟件
支持添加多個設備，自定義修改設備圖標和名稱，設置模擬量量程轉換，區域設備一鍵控制，設置多種定時規則，自動記錄數據導出曲線和EXCEI數據表格。

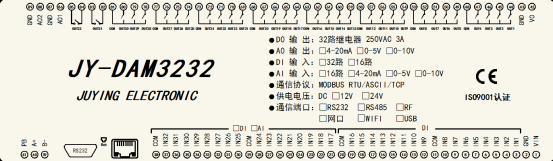

引腳說明
功能
序號
引腳
說明
供電DC12V/24V 默認為12V
1
VIN
電源正極
2
GND
電源負極
供電輸出
42
VO
電源輸出正，與VIN相通
43
電源輸出負，與GND相通
通訊
41
PB
485屏蔽線
40
A+
485 A+接線引腳
39
B-
485 B-接線引腳
供電指示燈
Power
紅色LED燈常亮
輸出指示燈
-----
32路繼電器輸出指示燈吸合為紅色常亮，斷開為熄滅狀態
DI輸入
（PNP高電平有效，電壓范圍5-30V）
3-10
IN1-IN8
第1路--第8路信號正
11
COM
第1路--第8路信號負
12-19
IN9-IN16
第9路--第16路信號正
20
第9路--第16路信號負
21-28
IN17-IN24
第17路--第24路信號正
29
第17路--第24路信號負
30-37
IN25-IN32
第25路--第32路信號正
38
第25路--第32路信號負
AI（當設備帶16路模擬量輸入時）
DO（繼電器輸出）
44-47
Out1-Out4
第1路--第4路繼電器常開端
48
第1路--第4路繼電器公共端
49-52
Out5-Out8
第5路--第8路繼電器常開端
53
第5路--第8路繼電器公共端
54-57
Out9-Out12
第9路--第12路繼電器常開端
58
第9路--第12路繼電器公共端
59-62
Out13-Out16
第13路--第16路繼電器常開端
63
第13路--第16路繼電器公共端
64-67
Out17-Out20
第17路--第20路繼電器常開端
68
第17路--第20路繼電器公共端
69-72
Out21-Out24
第21路--第24路繼電器常開端
73
第21路--第24繼電器公共端
74-76
Out25-Out27
第25路--第27路繼電器常開端
77
第25路--第27路繼電器公共端
78-80
Out28-Out30
第28路--第30路繼電器常開端
81
第28路--第30路繼電器公共端
82
Out31
第31路繼電器常開端
83
第31路繼電器公共端
84
Out32
第32路繼電器常開端
85
第32路繼電器公共端
模擬量輸出
86
AO1
第1路模擬量輸出信號正
87
第1路模擬量輸出信號負
88
AO2
第2路模擬量輸出信號正
89
第2路模擬量輸出信號負
