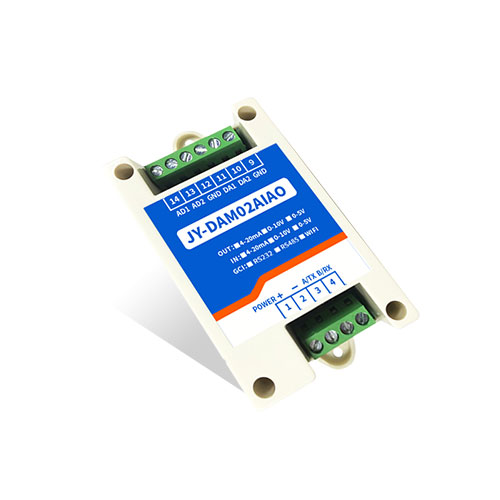

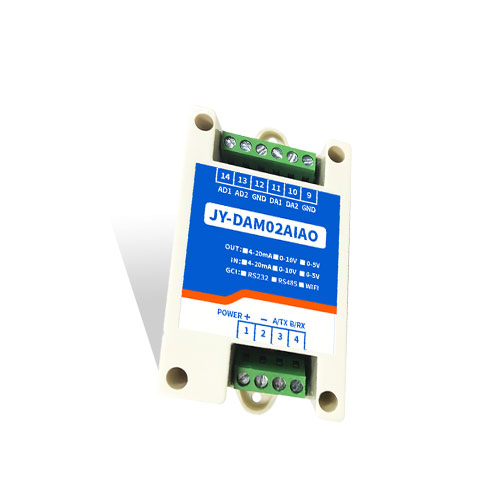

工業級模擬量采集模塊,2路模擬量(4-20MA、0-5V、0-10V)輸入;2路模擬量(4-20MA、0-5V、0-10V)輸出;支持RS232、RS485、WIFI等通訊接口;標準Modbus RTU協議;支持發送Modbus RTU/ASCII控制指令;提...
一、產品特點
DC12-30V寬壓供電;
RS485通訊;
通訊接口支持RS232或者RS485或者WiFi;
支持標準modbus協議;
二、產品功能
2路模擬量輸出,12位DA;
2路模擬量輸入通道,12為AD;
支持波特率:2400.4800.9600.19200.38400.
三、產品選型
型號
modbus
RS232
RS485
AI
DA
DAM-02AIAO-RS232
●
2
DAM-02AIAO-RS485

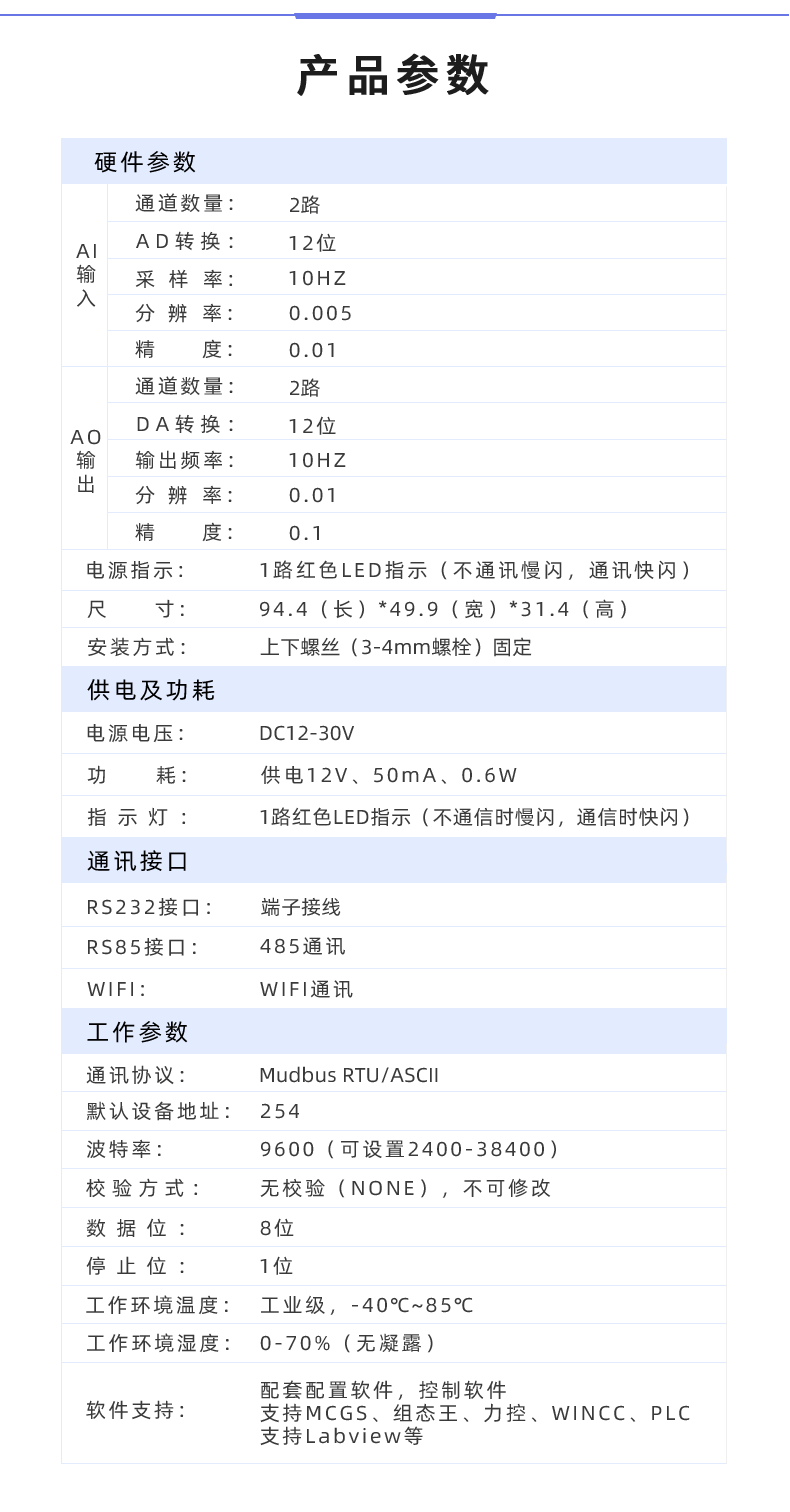

四、主要參數
參數
說明
數據接口
RS485、RS232、WIFI(接口可選)
額定電壓
DC 12-30V
電源指示
1路紅色LED指示(不通信時常亮,通信時閃爍)
通訊指示
與電源指示燈共用

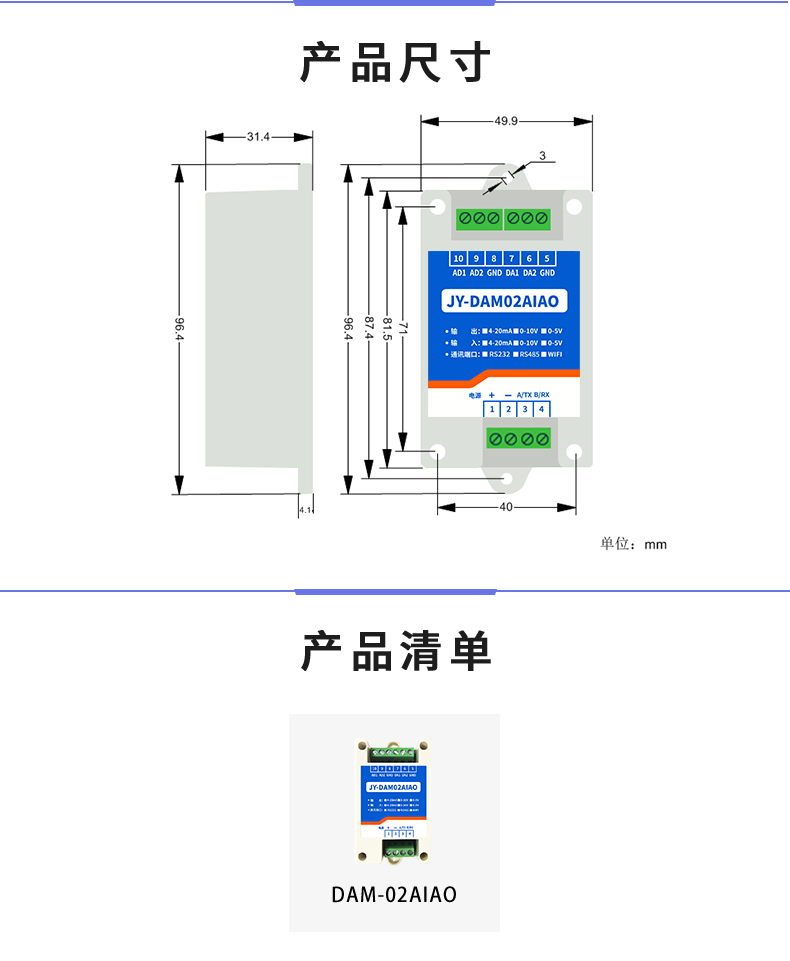

尺寸
97*50*32mm
重量
50g
默認通訊格式
9600.n,8.1
波特率
2400.4800.9600.19200.38400
軟件支持
配套配置軟件、控制軟件;支持各家組態軟件;支持Labviewd等
通訊接線說明
1、RS232接線方式
RS232接線為端子接線。
2、
電腦自帶的串口一般是RS232.需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器),轉換后RS485為A、B兩線,A接板上A端子,B接板上B端子,485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線,采用鏈型網絡結構。
七、輸入輸出
1、模擬量輸出接線
GND為輸出負極,AO1-AO2為信號正極
設置輸出值與實際值之間的關系是:輸出值=實際值*100.如設置輸出4ma,寫寫入400.
2、模擬量輸入接線
下圖中的電源部分為傳感器供電,AI1-AI2接傳感器信號正,GND為傳感器信號負。
設備采集到的AI數據與實際輸入值之間的關系:
實際值=返回值*0.001
八、測試軟件說明
軟件下載
http://bt-xs.com.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar(軟件視頻教程連接)
通訊測試
選擇設備當前串口號,打開串口;
選擇對應的產品型號;
設備地址修改為254.點擊“讀取地址”,軟件底部提示“讀取成功”,讀到的設備地址為“0”,軟件右下方的發送和指令正確,則說明設備與電腦通訊成功。
參數及工作模式配置
1、設備地址
1.1、設備地址的介紹
DAM系列設備地址默認為0.使用廣播地址為254進行通訊,用0無法通訊。
設備地址=偏移地址。
1.2、設備地址的讀取
設備正常通訊后,初始設備地址寫入254.然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。
1.3、偏移地址的設定與讀取
點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。
點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址,操作后需要重啟設備和修改電腦串口設置。
開發資料說明
1、通訊協議說明
本產品支持標準modbus指令,有關詳細的指令生成與解析方式,可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
2、Modbus寄存器說明
本控制卡主要為模擬輸入寄存器和光耦輸入寄存器,主要支持以下指令碼:2、4
指令碼
含義
讀光耦輸入狀態
4
讀模擬輸入AD值
寄存器說明:
寄存器名稱
寄存器地址
模擬量輸入
輸入1
4號指令
3x0001
第一路輸入
輸入2
3x0002
第二路輸入
模擬量輸出
輸出1
3號指令
4x0001
第一路輸出
輸出2
4x0002
第二路輸出
配置參數
通信波特率
保持寄存器
4x1001
見下表波特率數值對應表,默認為0,支持0-5,該寄存器同時決定RS232和RS485的通信波特率
3、指令生成說明
指令可通過“聚英翱翔DAM調試軟件”,勾選調試信息來獲取。
指令生成說明:對于下表中沒有的指令,用戶可以自己根據modbus協議生成,對于繼電器線圈的讀寫,實際就是對modbus寄存器中的線圈寄存器的讀寫,上文中已經說明了繼電器寄存器的地址,用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態,實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。
4、指令列表
4.1、
情景
RTU格式(16進制發送)
查詢第1路模擬量
FE040000000125C5
返回信息
FE 04 02 00 00 AD 24
查詢第2路模擬量
FE04000100017405
5、指令詳解
5.1、模擬量查詢
獲取到的模擬量數據與實際輸入值之間的關系為:實際值=返回值*0.001
查詢第一路模擬量AD字
FE 04 00 00 00 01 25 C5
字段
備注
FE
設備地址
04
04指令
查詢輸入寄存器指令
00 00
起始地址
要查詢的第一路模擬量寄存器地址
00 01
查詢數量
要查詢的模擬量數量
25 C5
CRC16
模擬返回信息:
返回指令:如果查詢錯誤,返回0x82
02
字節數
返回狀態信息的所有字節數。1+(n-1)/8
查詢的AD字
0x0227,即十進制551,為查詢的模擬量AD字的值
AD 24
5.2、模擬量輸出
設置第一路模擬量輸出
設置輸出值與實際值之間的關系是:輸出值=實際值*100.如設置輸出8ma,寫寫入800.
FE 06 00 00 03 20 9C ED
06
06指令
地址
要設置第一路模擬量寄存器地址
03 20
數值
要設置的模擬量數值
CD 2D
FE 06 00 00 03 20 CD 2D
5.3、設置多路模擬量輸出
FE 10 00 00 00 02 04 00 00 00 00 C0 B8
10
10指令
寫多路輸出寄存器指令
輸出的第一路模擬量寄存器地址
00 02
輸出數量
模擬量輸出的數量
設置輸出字節數
......
模擬量輸出值
第1路模擬量輸出
第2路模擬量輸出
C0 B8
校驗位
FE 10 00 00 00 02 55 C7
55 C7
