「科普知識」PT螺紋，NPT螺紋，G螺紋，公制螺紋的區別

NPT，PT，G　都是管螺紋

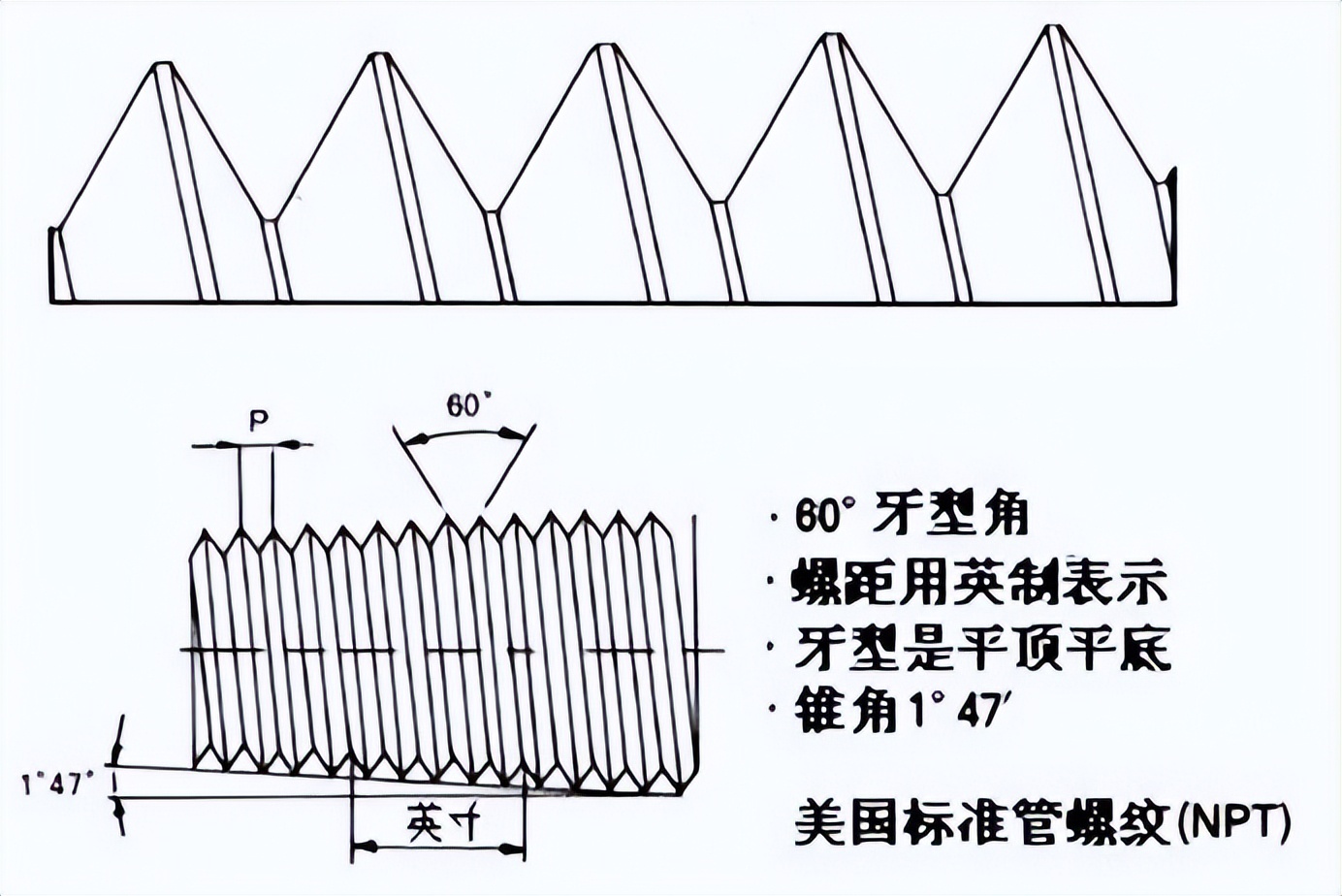

NPT 是 National (American) Pipe Thread 的縮寫，屬于美國標準的 60 度錐管螺紋，用于北美地區．國家標準可查閱 GB/T12716。
　

PT 是 Pipe Thread 的縮寫，是 55 度密封圓錐管螺紋，屬惠氏螺紋家族，多用于歐洲及英聯邦國家．常用于水及煤氣管行業，錐度規定為 1:16． 國家標準可查閱 GB/T7306。

G 是 55 度非螺紋密封管螺紋，屬惠氏螺紋家族，標記為 G 代表圓柱螺紋，國家標準可查閱 GB/T7307。

另外螺紋中的1/4、1/2、1/8 標記是指螺紋尺寸的直徑，單位是英吋。行內人通常用分來稱呼螺紋尺寸，一吋等于８分，1/4 吋就是２分，如此類推。

G 就是管螺紋的統稱(Guan)，55、60度的劃分屬于功能性的，俗稱管圓。即螺紋由一圓柱面加工而成。

ZG俗稱管錐，即螺紋由一圓錐面加工而成，一般的水管接頭都是這樣的，國標標注為Rc。

公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示，這是它們最大的區別。

公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋60度。

公制螺紋用公制單位， 美英制螺紋用英制單位。

管螺紋主要用來進行管道的連接，其內外螺紋的配合緊密，有直管與錐管兩種。公稱直徑是指所連接的管道直徑，顯然螺紋直徑比公稱直徑大。1/4、1/2、1/8是英制螺紋的公稱直徑，單位是英寸。

螺紋的角度：公制和美制螺紋都是60度，英制是55度，TM水管螺紋是30度、SM針車螺紋和BC螺紋也是60度、公制梯形螺紋30度、英制梯形螺紋29度、臺形螺紋（TW29度 TR和TM30度）。

普通螺紋：公制螺紋 M；英制W；美制UNC、UNE、UNEF。

管螺紋：英制PS、PT、PF ；美制NPS、NPT、NPTF、NPSM。

風嘴螺紋：CTV、TV 1/4-20的外徑尺寸是

1A:0.2367-0.2489(6.012-6.322)；

2A:0.2408-0.2489(6.116-6.322)；

3A:0.2419-0.2500(6.1443-6.350)。

英制螺紋： 按照公稱尺寸和每英寸牙數制定規格 。

如1/4"-20 ,3/4"-10, 1"-8 ，1/4"-20表示 公稱尺寸1/4 即大徑為6.35mm（25.4除4=6.35）每英寸20牙，依此類推。

NPT螺紋簡要尺寸
